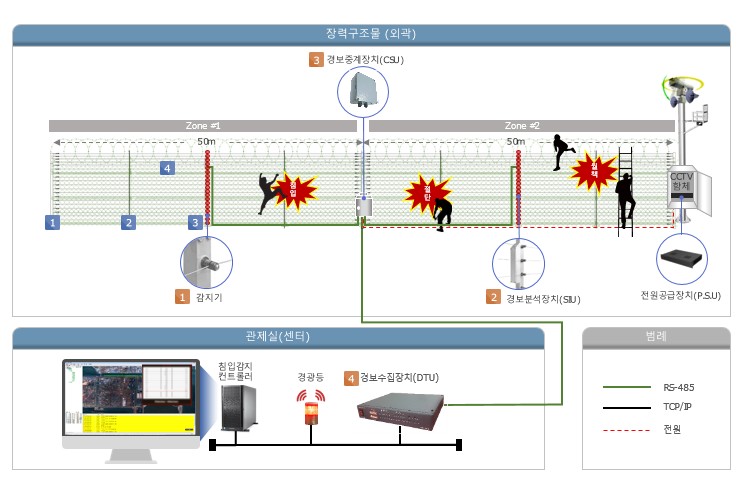

센싱 플랫폼 통합 기술
- 기술요약
- 경계 보안을 위한 다중 센서 응용 기술
1. 선형 감지: Line Detection과 스트레인 게이지 기반 3축 케이블 센싱
2. 공간 감지: RADAR와 CAMERA를 이용한 접근·침입 확인
3. 지하 감지: Geophone 기반 UGS를 이용한 진동·이동 감지
- 개별·중앙 감지부터 멀티센서 통합관제까지
1. LDS 개별 감지와 중앙 감지 방식으로 현장 규모별 경계 구간 구성
2. SIU·CSU·DTU를 통한 신호 분석·중계·수집과 Line Detection·RADAR·CAMERA·UGS 통합
3. 머신러닝으로 유효 경보를 선별하고 i-Guard Pro에서 위치·상태·이력·대응 정보 관리
- 적용모델
- i-Guard Pro, MVI-0001 (개발 예정)
상세기술소개
1. Line Detection 기술
세렉스는 스트레인 게이지의 장력 변화를 정밀하게 계측하는 고유 센싱 기술을 기반으로 외곽 경계의 침입과 훼손 신호를 탐지합니다. 현장 규모와 운영 방식에 따라 LDS 방식과 중앙식 구성을 적용할 수 있습니다.
감지 방식
LDS
개별 감지 방식
감지선과 감지기를 1:1로 구성하여 구간별 신호를 독립적으로 수집하고 분석합니다.
Centralized
중앙 감지 방식
여러 감지선의 신호를 중앙 장치에서 통합 수집하여 넓은 경계 구역을 효율적으로 관리합니다.

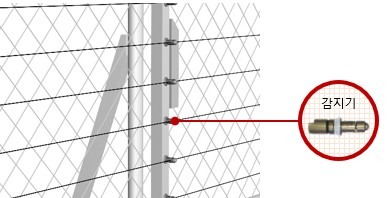

LDS 개별 감지 구성

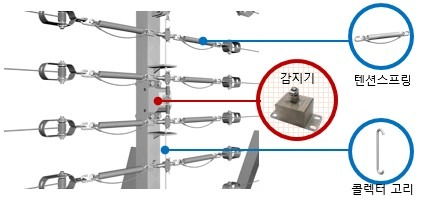

중앙 감지 구성
감지 센서 SSU-0200
| 설치 형태 | POST Mounted | 크기 | Φ26 × 90mm |
|---|---|---|---|
| 재질 | Anodized Aluminum | 중량 | 150g |
| 입력 전압 | DC 3.3V | 소비 전류 | 15mA 이하 |
| 소비 전력 | 0.0165W | ||
시스템 구성 비교
LDS 구성
- SIU 1대당 감지기 최대 10개 연결
- CSU 경보중계장치 연동
- DTU 경보수집장치 연동
중앙식 구성
- SIU 1대당 감지기 최대 2대 수용
- SIU 신호를 DTU로 전달
- 다수 감지 구간의 중앙 집중 관리

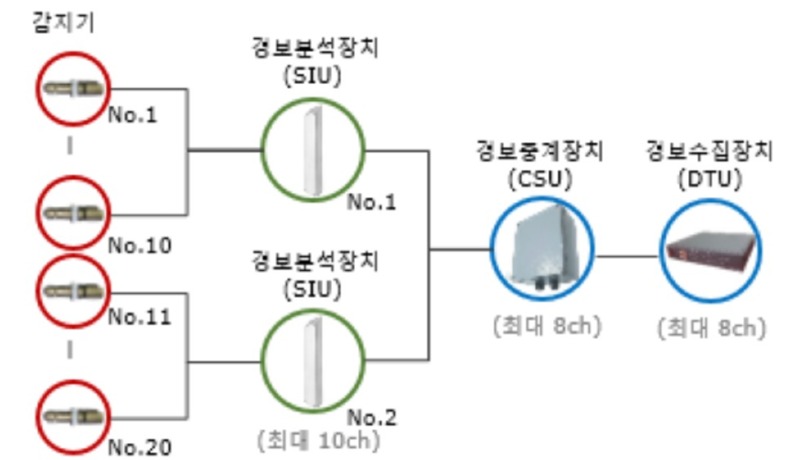

LDS 시스템 구성

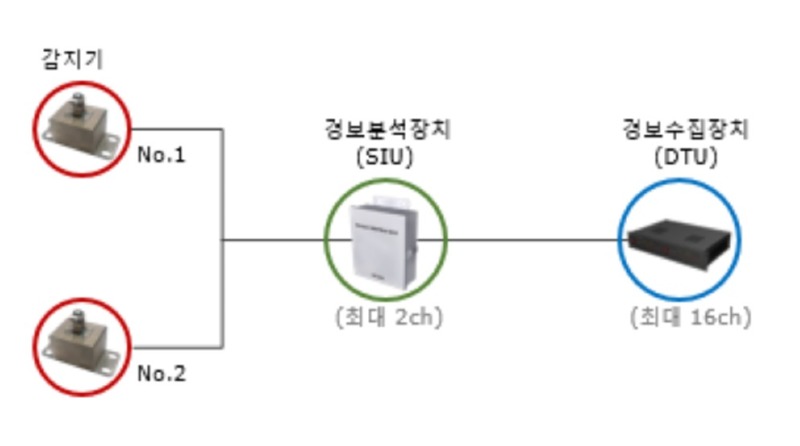

중앙식 시스템 구성
2. 주요 구성품
현장 센서에서 발생한 신호는 SIU, CSU, DTU를 거쳐 단계적으로 분석·중계·수집되며, 통합 관제 플랫폼에서 상태와 경보 이력을 관리합니다.

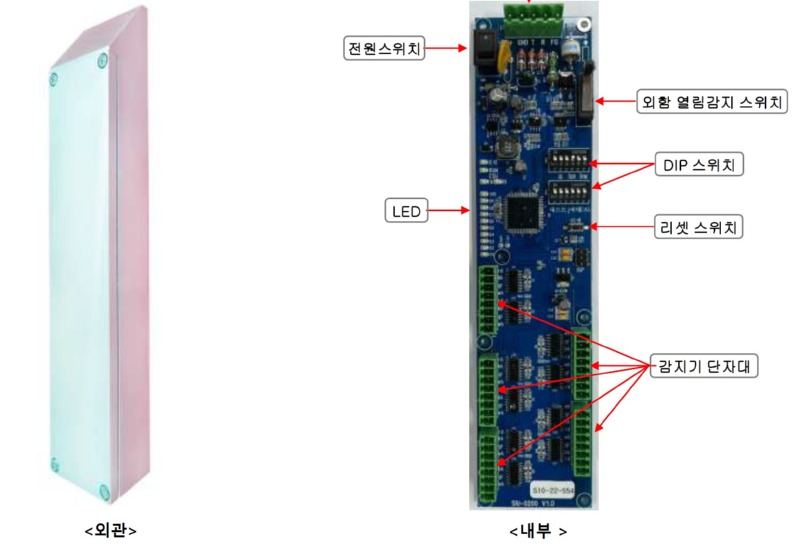

SIU
경보분석장치
| 설치 형태 | POST Mounted |
|---|---|
| 크기 | 68 × 342 × 52mm |
| 재질 / 중량 | AL·STS304 / 1.7kg |
| 전원 | DC 12~24V |
| 소비 전류 / 전력 | 65mA 이하(DC 24V) / 1.56W |
| 연결 용량 | 감지기 최대 10개 |

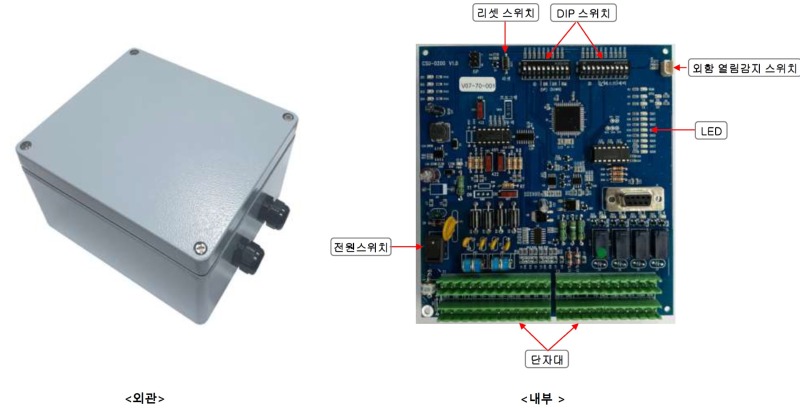

CSU
경보중계장치
| 설치 형태 | WALL Mounted |
|---|---|
| 크기 | 200 × 230 × 110mm |
| 재질 / 중량 | AL·STS304 / 3.5kg |
| 전원 | DC 12~24V |
| 소비 전류 / 전력 | 80mA 이하(DC 24V) / 1.92W |
| 연결 용량 | 경보분석장치 최대 8대 |

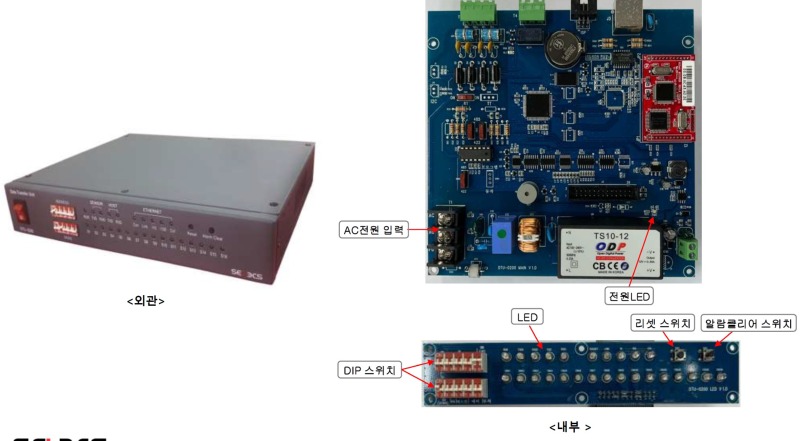

DTU
경보수집장치
| 설치 형태 | Desktop / Rack Mounted |
|---|---|
| 크기 | 250 × 210 × 44mm |
| 재질 / 중량 | Steel Powder Coating / 1.5kg |
| 전원 | AC 220V |
| 소비 전류 / 전력 | 60mA 이하(AC 220V) / 10W |
| 연결 용량 | 경보중계장치 최대 8대 |
3. 멀티센서 통합 기술
Line Detection, RADAR, CAMERA, UGS 등 이기종 센서의 이벤트를 통합하고 머신러닝 기반 분석으로 유효 경보를 선별합니다. i-Guard Pro 통합 관제 플랫폼은 센서 상태, 경보 위치, 장비 이력과 대응 정보를 하나의 화면에서 관리합니다.

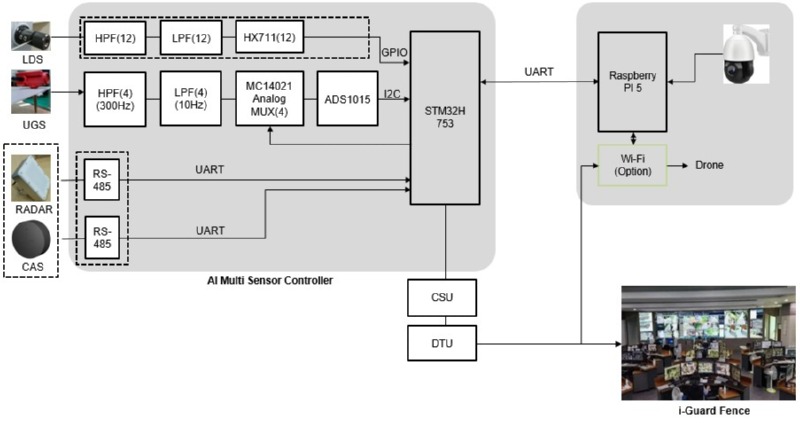

멀티센서 통합 시스템 구성
