낙석 검지 경보시스템
- 제품명AI Smart 낙석 검지 경보시스템
- 모델명장력식 낙석 검지장치
- 핵심기술스트레인게이지 기반 검지선 장력 변화 분석 기술
- 적용분야철도·도로 사면, 고가차도 횡단부, 낙석·토사붕괴 우려지역
- 특징낙석과 낙하물에 의한 장력 변화를 선택적으로 검지
- 검지 후 1초 이내 경보 발생 및 상황 전파 목표
- 관제 지도 위치 표시와 CCTV 영상 확인
- 기존 철도·도로 신호체계 연동
- 운행 제한과 불필요한 현장 출동 최소화
제품상세소개
1. 낙석 검지 경보시스템 개요
AI Smart 낙석 검지 경보시스템은 철도·도로 사면의 방지망 또는 방지책에 검지선을 설치하고, 낙석이나 토사 붕괴로 발생한 장력 변화를 감지하여 관제시스템과 현장 신호설비에 즉시 전달합니다. 낙하물로 인한 2차 사고를 예방하고 불필요한 운행 제한과 현장 출동을 줄이는 것이 목적입니다.
Tension Sensing
장력 변화 감지
스트레인게이지 센서가 낙석 방지망 또는 검지선에 발생한 장력 변화를 정밀하게 측정합니다.
Fast Alarm
신속한 상황 전파
검지 신호를 분석해 경보단계를 구분하고, 1초 이내 경보 발생과 관제 전파를 목표로 운용합니다.
Integration
기존 설비 연동
CCTV, 철도·도로 신호체계와 운영 프로그램을 연계하여 위치 확인과 후속 조치를 지원합니다.

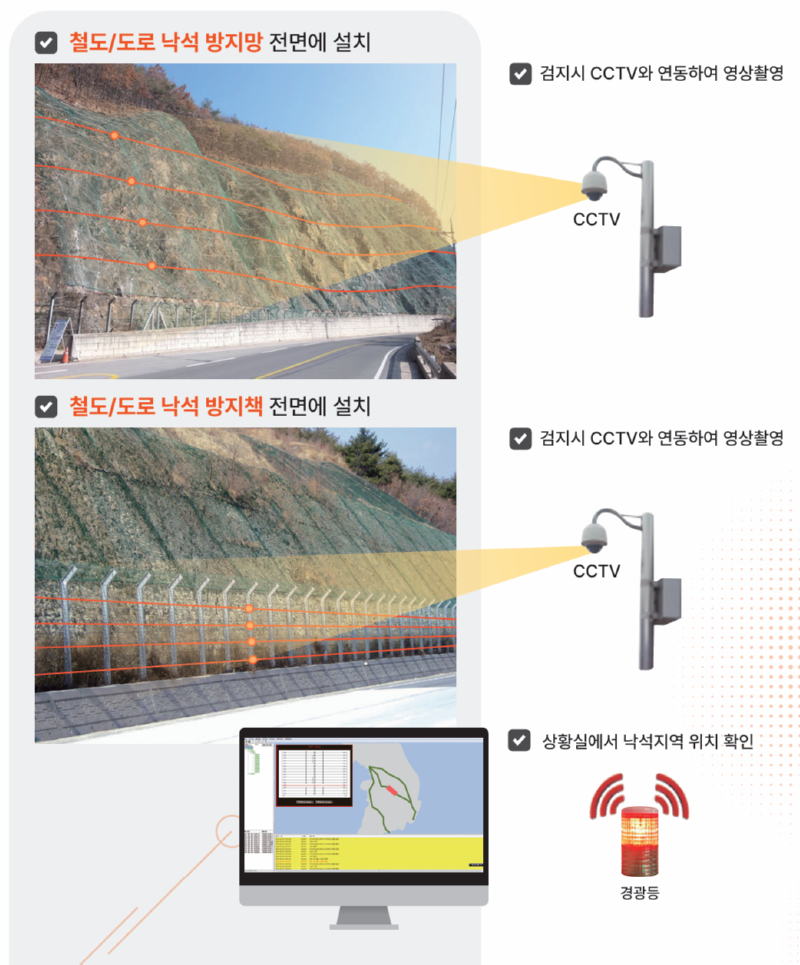

2. 시스템 구성
현장 조건에 따라 낙석 방지망 또는 방지책 전면에 검지선을 설치하고, 구역별 신호를 관제 프로그램에서 관리합니다.
낙석 방지망·방지책 적용 및 CCTV 연동 구성

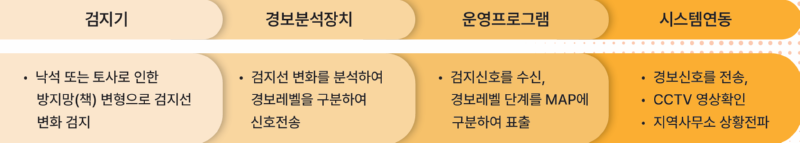

3. 검지신호 전달 프로세스
검지·분석·표출·시스템 연동 흐름
01낙석 발생
방지망·방지책의 검지선 장력 변화
02신호 분석
경보분석장치가 변화량과 경보단계 판정
03위치 표출
운영 지도에 해당 구역과 이벤트 표시
04상황 전파
신호설비·CCTV 연동과 대응 요청
4. 운영 효과
01
오검지 저감
동식물과 환경 변화가 아닌 낙석·낙하물로 인한 장력 변화를 중심으로 판정하여 불필요한 경보를 줄입니다.
02
안정적인 시설 운영
오경보로 인한 열차 서행·정지와 도로 통제를 최소화하여 운영 연속성을 높입니다.
03
자동 신호 연동
기존 철도·도로 신호체계에 경보 정보를 전달하여 사고 예방을 위한 즉각적인 조치를 지원합니다.
04
현장 대응 효율화
이상 위치와 CCTV 영상을 함께 제공하여 불필요한 출동을 줄이고 점검 대상을 빠르게 특정합니다.
